| Rango de aplicación y parámetro técnico | |||||||
| Tipo | PF1600 | ||||||
| Materiales | HDPE,PP | ||||||
| Rango máximo de diámetro | 1200,1400,1600 mm | ||||||
| Temperatura Ambiental | −5 °C a 45 °C | ||||||
| Fuente de alimentación | ~380 V±10 %, trifásico | ~415 V±10 %, trifásico | |||||
| Frecuencia | 50/60 Hz | ||||||
| Corriente Total | 84,4 A | 94.66A | |||||
| Potencia total | 51.2kW | 58.04kW | |||||
| Placas de calefacción | 36 kW | 42.84kW | |||||
| Herramienta de planificación de motor | 5.5KW | 5.5KW | |||||
| Unidad hidráulica de sujeción | 2.2kw | 2.2kw | |||||
| Unidad hidráulica de soldadura | 7.5KW | 7.5KW | |||||
| Resistencia dieléctrica | ﹥1MΩ | ||||||
| Presión máxima | 20 MPa | ||||||
| Sección Total de los Cilindros | 68.7cm²/6870mm² | ||||||
| Volumen del tanque de aceite | 25L | ||||||
| Aceite hidráulico | 40~50 (viscosidad cinemática) mm²/s, 40℃ | ||||||
| Sonido no deseado | ＜70dB | ||||||
| Temperatura máxima de la placa calefactora | 270℃ | ||||||
| Diferencia en la temperatura superficial de la placa calefactora | ＜±10℃ | ||||||
| Marco básico | Tamaño, mm | 2970X2232X2210 | |||||
| Peso,kg | 3778 | ||||||
| Unidad hidráulica de sujeción | Tamaño, mm | 700x500x900 | |||||
| Peso,kg | 208 | ||||||
| Unidad hidráulica de soldadura | Tamaño, mm | 700x500x800 | |||||
| Peso,kg | 304 | ||||||
| Herramienta de planificación | Tamaño, mm | 1400x210x1900 | |||||
| Peso,kg | 1200 | ||||||
| Placas de calefacción | Tamaño, mm | 2160x80x2245 | |||||
| Peso,kg | 250 | ||||||
| Soporte | Tamaño, mm | 2040x1985x2515 | |||||
| Peso,kg | 460 | ||||||
| Peso neto total (kg) | 6200 | ||||||
Descripción del producto

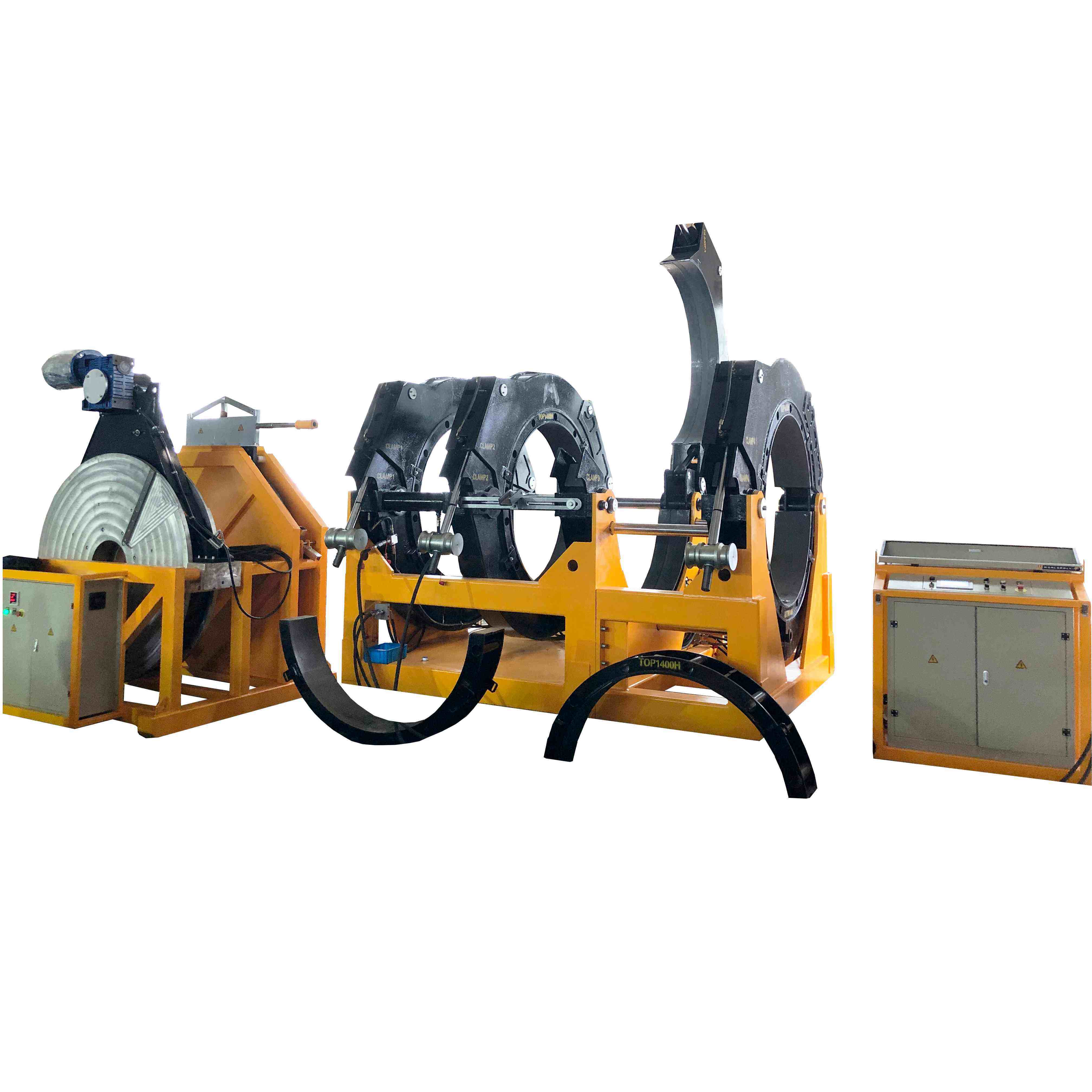

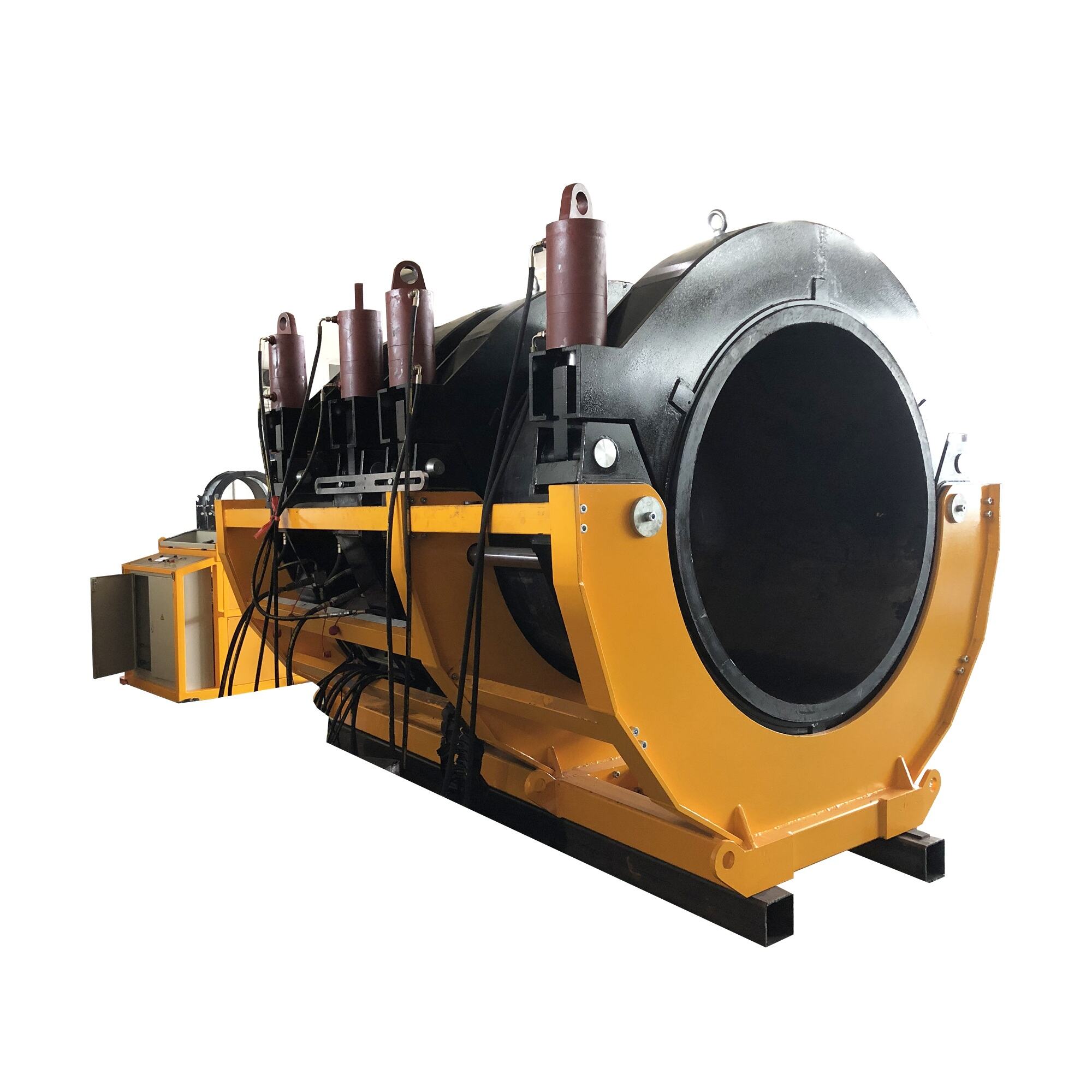

Máquina hidráulica personalizada de gran tamaño para soldadura por fusión, diseñada para tuberías de gran diámetro, con un rango de soldadura de 1600-3000 mm. Es adecuada para tuberías fabricadas con materiales plásticos como PE, PP y PVDF, así como accesorios para tuberías como codos, tes, cruces y bridas. Este equipo es aplicable en campos como redes de suministro de agua, ingeniería marina, sistemas de transmisión de gas, tuberías industriales e ingeniería minera. Adecuado para diversas necesidades de proyectos de tuberías.
Esta máquina ha logrado funciones completamente automáticas: Puede operar manualmente el panel de control de datos para lograr que funcione de forma totalmente automática. Por ejemplo, puede controlar directamente la herramienta de planeado o la placa calefactora para que se coloquen automáticamente en el centro del tubo para trabajar, y también controlar las abrazaderas para que se abran o aprieten automáticamente, lo que incluye el apriete hidráulico. Además, todas estas operaciones pueden controlarse remotamente mediante una tableta, por lo que no tiene que permanecer todo el tiempo al lado de la máquina.
También ofrecemos una guía técnica detallada: Ya sea enviando a alguien al lugar para enseñarle, o brindando orientación remota a través de video, ayudándole a resolver problemas de operación.
La máquina tiene alta precisión, por lo que básicamente no hay errores durante la soldadura, lo que garantiza la exactitud de la conexión de los tubos.
Los tubos soldados también son muy resistentes. Incluso si se utilizan en proyectos offshore de alta presión o enterrados profundamente bajo tierra, no se romperán, por lo que son confiables en su uso.
Con respecto al servicio posventa: Si el problema está en la propia máquina, ofrecemos una garantía de 2 años; si el daño es causado por la operación humana, también puede devolverla para su reparación con cargo. De hecho, esta máquina es muy resistente y, por lo general, no presenta problemas de daños, por lo que puede utilizarla con total confianza.

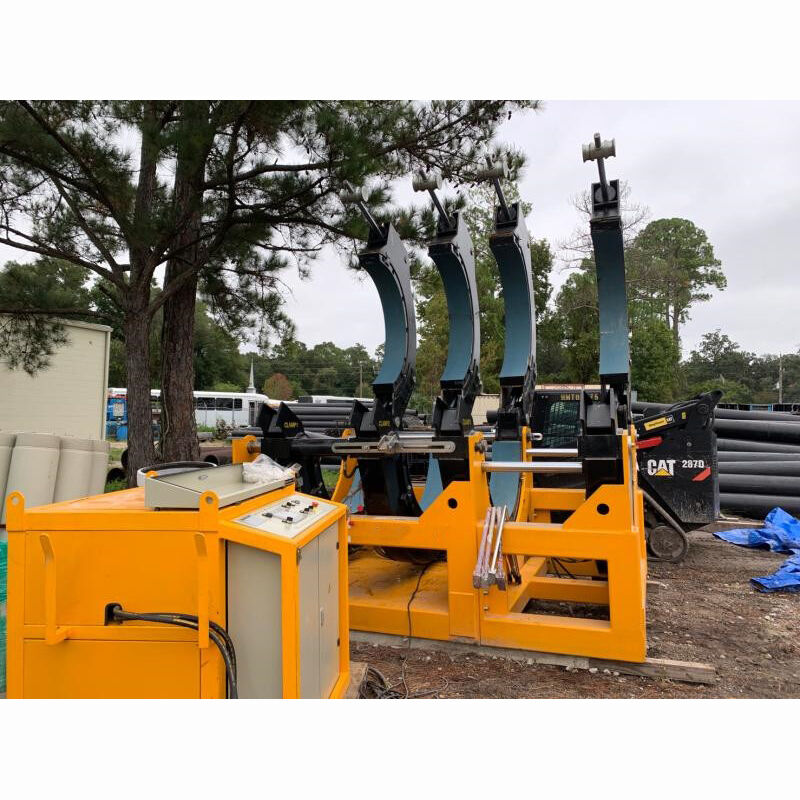

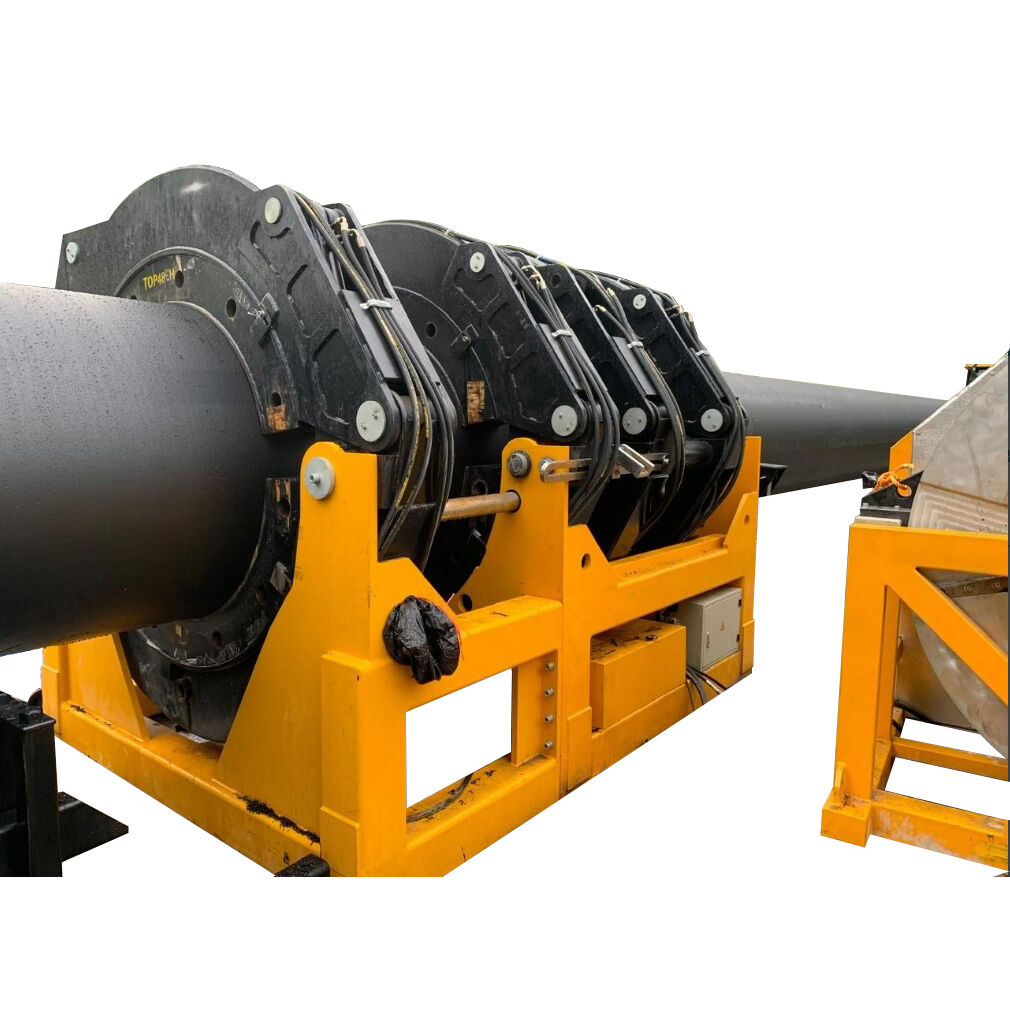

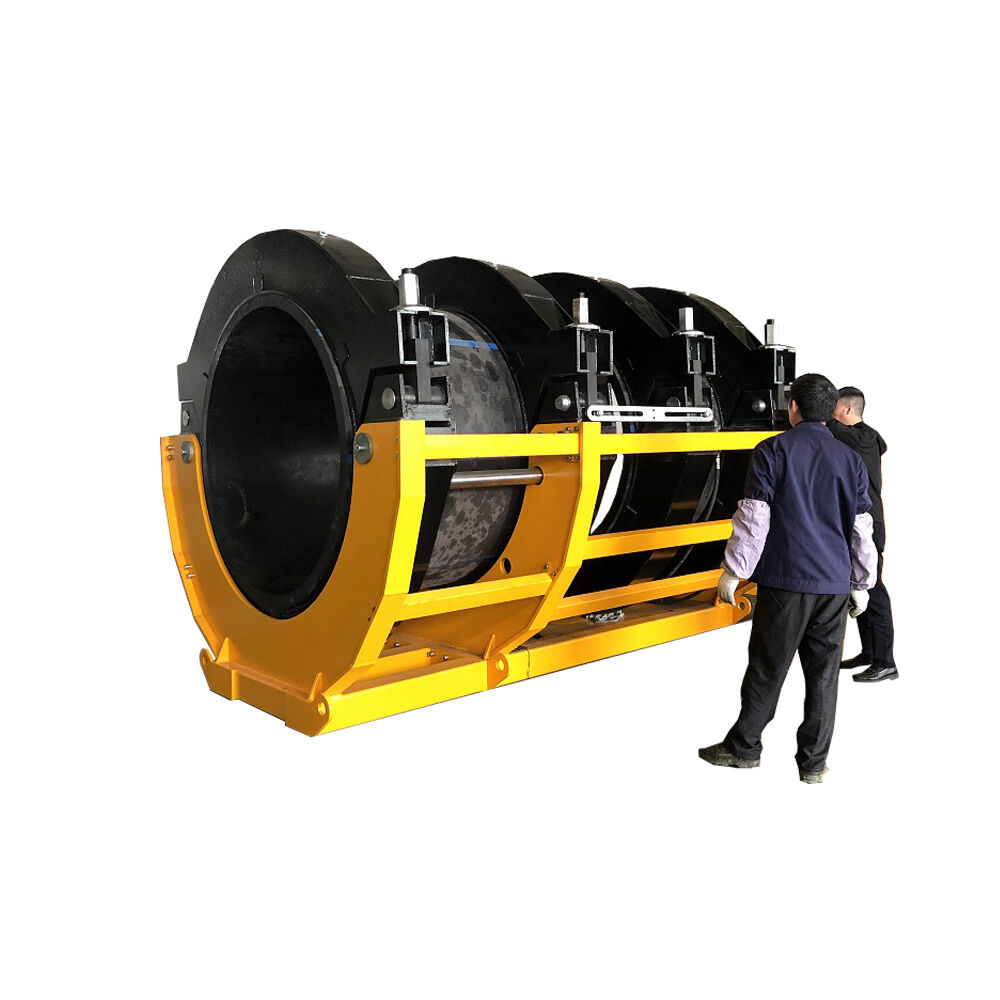

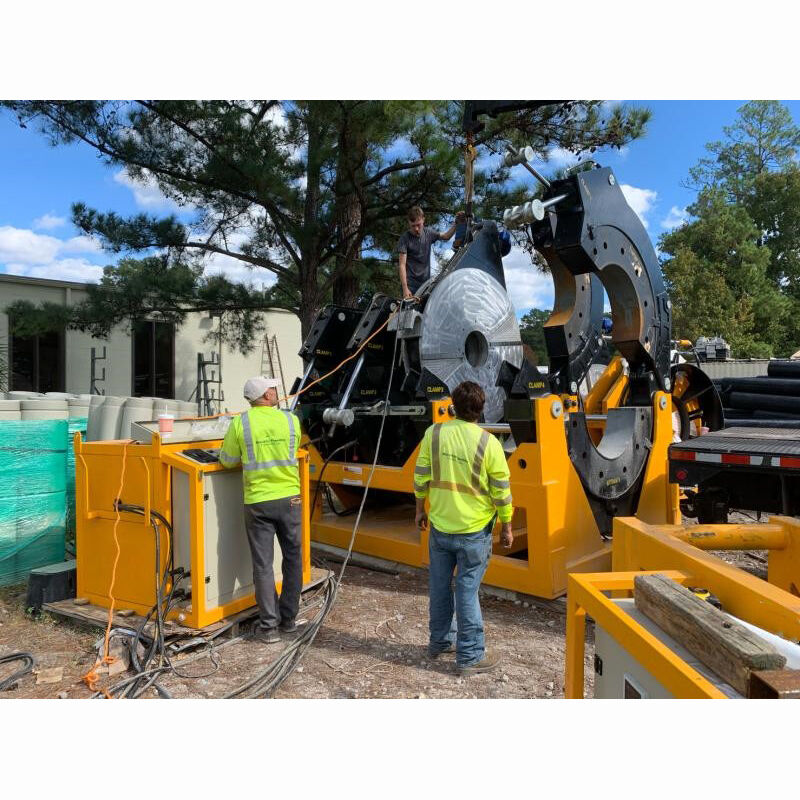

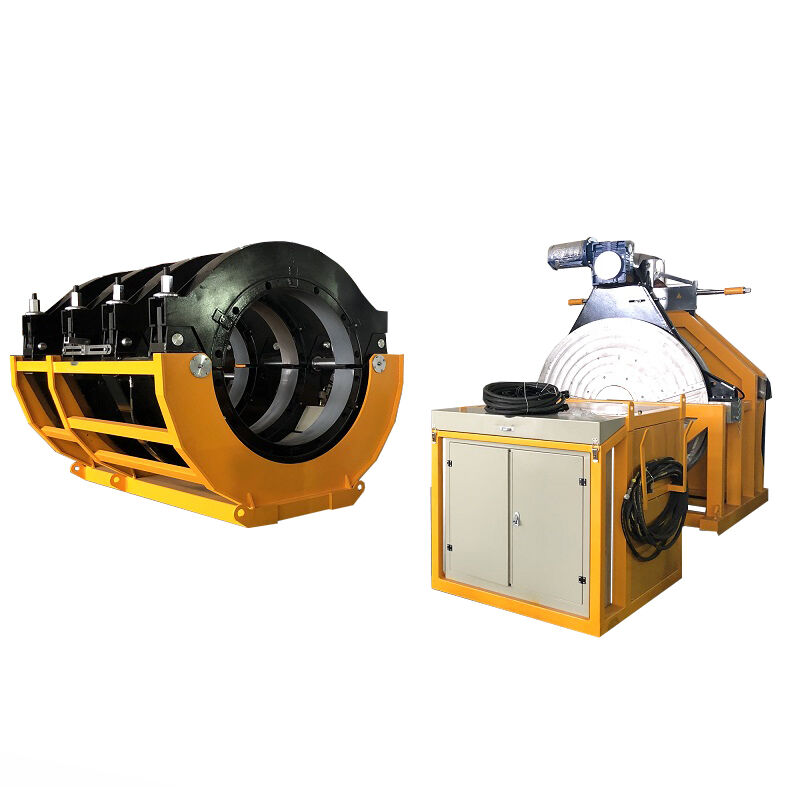

Imagen de la máquina e imagen del proyecto
 |
 |
 |
 |
Componentes
√ Bastidor básico, unidad hidráulica, herramienta de planificación, placa calefactora, soporte
√ En 2020, suministramos tuberías/máquinas de soldadura personalizadas de 800 mm a la Sucursal Quinta de Ingeniería Portuaria de la Corporación China de Construcción de Carreteras y Puertos (CCCC), para el Proyecto Marino de Nauru.
√ In 2024, vendimos máquinas de soldadura totalmente automáticas con un rango de 2000-2700 mm a una fábrica de tuberías de Dubái, que se aplicaron al Proyecto Oman de Desalinización de Agua de Mar.
